Строительство шлифованных бронированных не пылящих полов.
Современные оборудование, технологии и материалы для
производства бетонных полов

представляемые
бренды

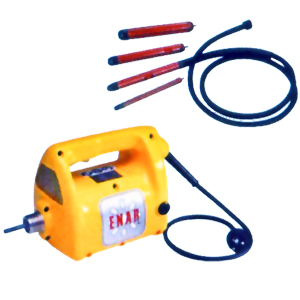

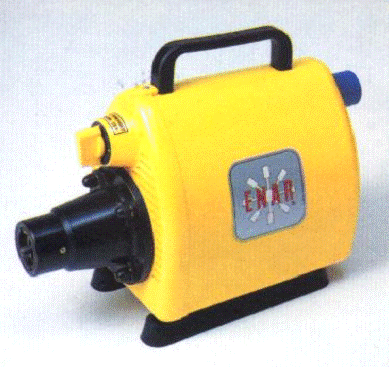

Переносные вибраторы «ENAR» AVMU с гибким валом и вибрирующей булавой

	AVMU
Мощность	2300 Вт (3 л.с.)
Напряжение	230 В
Частота	50 Гц-60 Гц
Скорость	18000 об/мин (без нагрузки)
Вес	4,8 кг
Размер	150 х 354 х 205 мм

• Упрочненный кабель, не ломающийся при изгибе
• Крепеж против случайного отрыва
• Ударопрочный корпус
• Винты со встроенной системой безопасности
• Ударостойкая коробка выключателя
• Брызгозащищенный воздухозаборник
• Удобное соединение с двигателем
• Три подшипника выдерживают вращение ротора
• Мощный двигатель, который может работать с любой комбинацией трансмиссионных валов и вибрирующих булав.
• Изолирующий корпус (все части мотора защищены).
• Кабель сечением 2,5 мм².

 Оборудование AVMU  подключено к обычным вилкам с однофазным током. Различные типы трансмиссионных валов и вибрирующих булав заменяются, делая вибрацию всех типов бетона для всех целей гораздо проще. Из-за своей высокой адаптивности и низкой стоимости AVMU отвечает требованиям, как небольших строительных компаний, так и профессионалов, которые получат прекрасную замену в случае поломки.

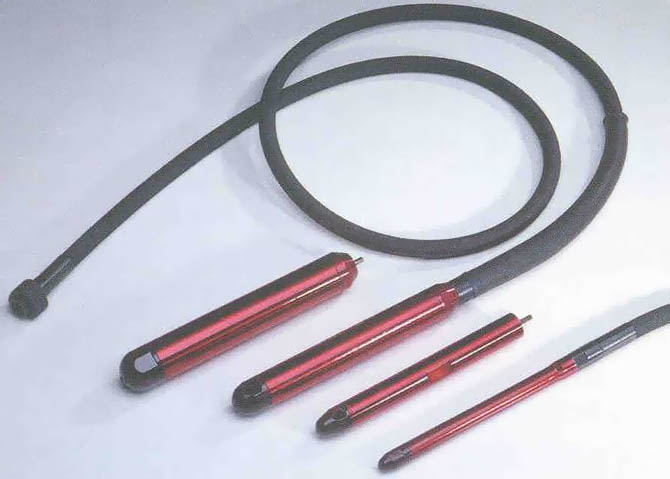

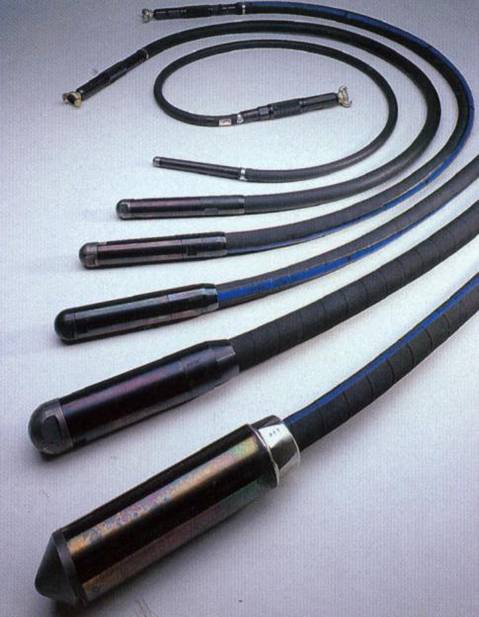

Гибкие трансмиссионные валы и вибрирующие булавы

Стандартная длина трансмиссионного вала от 1 до 5 м. Возможна замена всех вибрирующих булав и трансмиссионных валов в зависимости от требований и вида бетона Удобное соединение трансмиссионных валов с мотором без необходимости использования инструментов Трансмиссионные валы с упрочненным наконечником обеспечивают повышенную стойкость в местах, где трансмиссионный вал должен выдерживать более интенсивную нагрузку на изгиб

Булавы вибраторов

Модель	АХ25	АХ38	АХ48	АХ58
Диаметр	25 мм	38 мм	48 мм	58 мм
Длина	300 мм	345 мм	370 мм	405 мм
Вес	1 кг	1,9 кг	3,4 кг	5,5 кг
Производительность	10 m3/час	17 m3/час	28 m3/час	35 m3/час
Вибраций	14000	13500	13000	12500

Гибкие трансмиссионные валы

Модель*	ТАХ 1 ТАХЕ 1	ТАХ 1,5 ТАХЕ 1,5	ТАХ 2 ТАХЕ 2	ТАХ 3 ТАХЕ 3	ТАХ 4 ТАХЕ 4	ТАХ 5 ТАХЕ 5
Длина	1 м	1,5 м	2 м	3 м	4 м	5 м
Вес	3 кг	3,5 кг	4 кг	5 кг	6 кг	7 кг

*Трансмиссия ТАХЕ используется только с вибрационной булавой АХ25

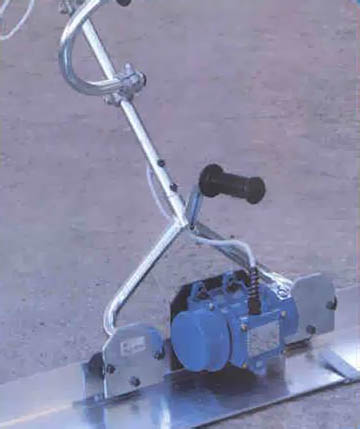

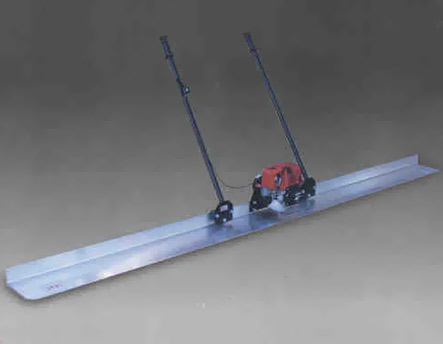

Реверсивная виброрейка «ENAR» серия QZ

	QZE	QZGH
Двигатель	Наружный вибратор 1~220 В	Бензиновый Honda GX 22
Объем двигателя, см3	-	22
Мощность, кВт (л.с.)	0,1 (0,15)	0,75 (1,0)
Кол-во оборотов, об/мин	2850	7000
Объем топливного бака, л	-	0,6
Частота, виб/мин	3 000	10 000
Центробежная сила, кг	100	150
Длина, м	от 1,5 до 3	от 1,5 до 3
Масса, кг	от 14 до 17	от 16 до 19

Реверсивная виброрейка предназначена для выравнивания поверхности бетонных и растворных смесей после их укладки.
Благодаря шарнирной рукоятке реверсивной виброрейкой можно работать как в прямом, так и в обратном направлениях.
Изогнутый профиль в сочетании с небольшим весом исключают погружение рейки в бетон.
Тщательно сбалансированный виброузел и возможность плавной регулировки центробежной силы позволяют получать ровную поверхность на бетонных смесях разной подвижности.
Работа виброрейкой производится без направляющих.

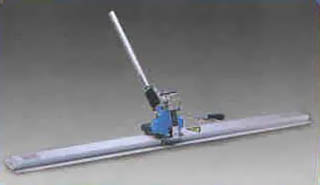

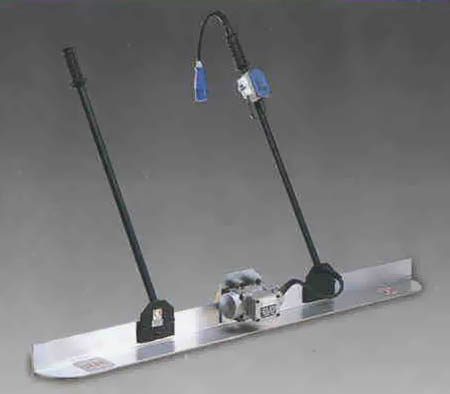

Поверхностная виброрейка «ENAR» серия QX

Модели	QXE	QXGH
Двигатель	Наружный вибратор 1~220 В	Бензиновый Honda GX 22
Объем двигателя, см3	-	22
Мощность, кВт (л.с.)	0,1 (0,15)	0,75 (1,0)
Кол-во оборотов, об/мин	2850	7000
Объем топливного бака, л	-	0,6
Частота, виб/мин	3 000	10 000
Центробежная сила, кг	65	120
Длина, м	от 1,5 до 3	от 1,5 до 3
Масса, кг	от 11 до 16	от 12 до 17

Поверхностная виброрейка предназначена для выравнивания и уплотнения поверхности бетонных и растворных смесей после их укладки.

• Прочный и легкий профиль, созданный из специального алюминиевого сплава, обеспечивает контроль уровня на бетонных и растворных смесях разной подвижности.
• Различные варианты двигателей (бензиновые и электрические).
• Тщательно сбалансированный виброузел.
• Специальные сайлен-блоки гасят вибрацию рукояток.
• Рукоятки могут быть полностью разобраны, что облегчает транспортировку рейки.

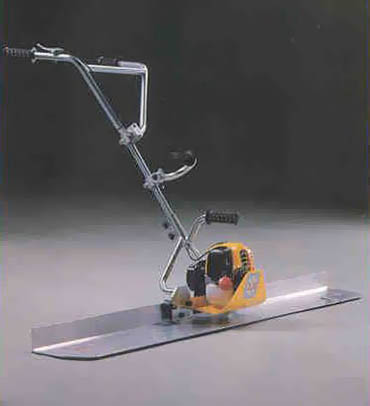

Плавающая виброрейка «ENAR» серия TORNADO

Модель	TORNADO E	TORNADO GH
Двигатель	Наружный вибратор 1~220 В	Бензиновый Honda GX 22
Объем двигателя, см3	-	22
Мощность, кВт (л.с.)	0,1 (0,15)	0,75 (1,0)
Кол-во оборотов, об/мин	2850	7000
Объем топливного бака, л	-	0,6
Частота, виб/мин	3 000	10 000
Центробежная сила, кг	100	150
Длина, м	от 1,5 до 3	от 1,5 до 3
Масса, кг	от 16 до 19	от 17 до 20

Плавающая виброрейка предназначена для выравнивания и уплотнения поверхности бетонных и растворных смесей после их укладки.

• Прочный и легкий профиль шириной 200 мм, созданный из специального алюминиевого сплава, обеспечивает плавающий эффект рейки и контроль уровня на бетонных и растворных смесях разной подвижности.
• Специальная форма профиля позволяет сделать процесс выравнивания более легким и быстрым.
• Рейка очень маневренна и удобна в эксплуатации.
• Различные варианты двигателей (бензиновые и электрические).
• Возможность плавной регулировки центробежной силы, что обеспечивает качественное уплотнение.
• Регулируемые антивибрационные рукоятки, предназначенные для удобства оператора.
• Защита двигателя.
• Эргономичный дизайн.
• Виброрейка может быть полностью разобрана за 10 минут, что облегчает ее транспортировку.

Плавающая виброрейка «ENAR» серия HURACAN

	Объем двигателя	Мощность	Объем топливного бака	Частота	Центробежная сила	Длина	Масса
HURACAN H	Honda GX-31, 31 см3	1.5 кВт (2.0 л.с.)	0,65 л	9000 виб/мин	200 кг	От 2 до 5  м	От 22 до 35 кг

Преимущества
Алюминиевый профиль от 2 до 5 м. Симметричный вибрационный профиль легко переставляется иимеет удвоенный срок службы. Можно отсоединять профиль от рамы с двигателем для удобстватранспортировки. Складная рукоять экономит до 50 % пространства притранспортировки. Центробежная сила имеет 4 режима. Эти режимы устанавливаютсяисходя из длины профиля и толщины вибрируемого бетона. Двигатель находится не на профиле, азначительно выше, на рукоятке виброрейки. Это исключает забрызгивание и засорениедвигателя. Плавная регулировка газа. Гибкая трансмиссия. Она поглощает горизонтальные ивертикальные колебания. Трансмиссия с центрифужной муфтой. Высокая производительность и качество получаемой поверхности.

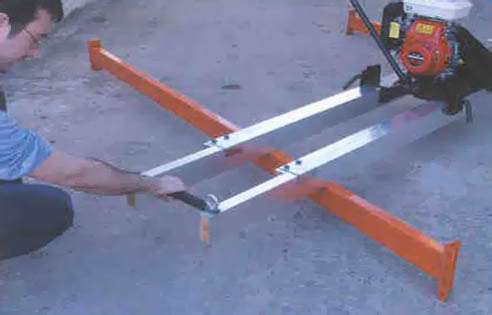

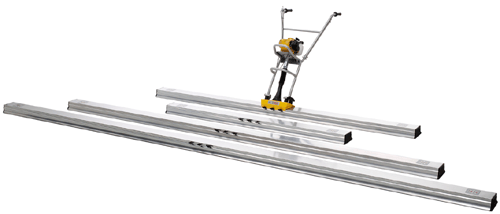

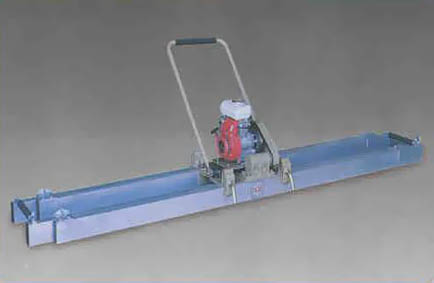

Двойная выдвижная виброрейка «ENAR» серий Q 25/45 и Q 35/60

	QPM 25/45 (35/60)	QP 25/45 (35/60)	QGH 25/45 (35/60)
Двигатель	Электрический    1~220 В	Электрический       3~380 В	Бензиновый  Honda G 150
Объем двигателя, см3	-	-	144
Мощность, кВт (л.с.)	1,1 (1,5)	1,1 (1,5)	2,6 (3,5)
Кол-во оборотов, об/мин	-	-	3 600
Объем топливного   бака, л	-	-	2,5
Частота, виб/мин	6 000	6 000	7 000
Центробежная сила, кг	280	280	300
Расстояние между профилями, мм	270	270	270
Длина, м	2,5- 4,5 (3,5 – 6 м)	2,5- 4,5 (3,5 – 6 м)	2,5- 4,5 (3,5 – 6 м)
Масса двигателя, кг	56	56	55
Масса стального профиля, кг	50 (70)	50 (70)	50 (70)
Масса алюминиевого профиля, кг	30	30	30

Двойные виброрейки предназначены для выравнивания и уплотнения свежеуложенных бетонных и растворных смесей при устройстве полов, дорог и других бетонных конструкций в строительстве.
Двойная виброрейка состоит из 2-х элементов: вибрационного механизма (с электрическим или бензиновым двигателем) и профиля, который может быть выполнен из стали или специального легкого алюминиевого сплава.

• Обеспечивает виброобработку на глубину от 100 до 200 мм.
• Тщательно сбалансированный виброузел позволяет получать ровную поверхность.
• Обеспечивает хорошую адгезию бетона при послойной укладке.
• Благодаря выдвижным элементам, длина рейки варьируется от 2,5 до 4,5 м. (от 3,5 до 6 м)
• Антивибрационная рукоятка и дополнительные тросы для протяжки рейки.
• Для транспортировки виброузел легко отсоединяется от профиля.

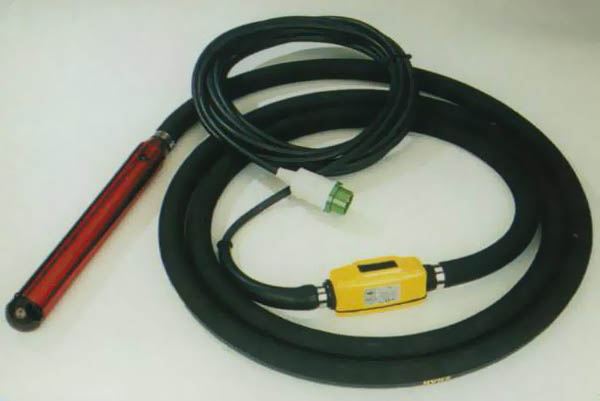

Высокочастотный   глубинный вибратор   «ENAR» с преобразователем Bravo

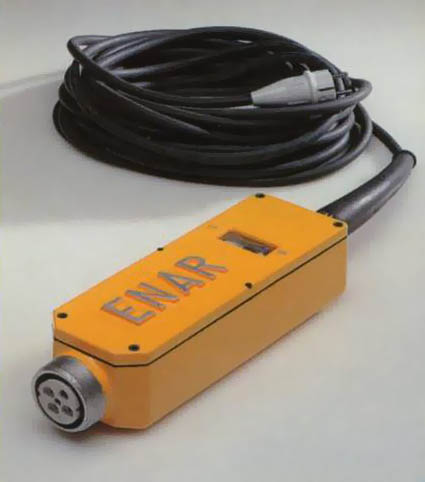

Электронный преобразователь Bravo

• Электронный частотный преобразователь
• Резиновый кабель длиной 15 м
• Ударостойкая литая алюминиевая коробка
• Простое подсоединение к вибратору
• Малый вес
• Электронный пульт защищен от вибрации
• Герметичная коробка, уровень IP67

	Вес, кг	Вход Напряжение, частота	Выход Мощность	Возможные вибраторы для подсоединения
Браво 2	7	1~230В, 50/60 Гц	1,5 кВт	МВ32, МВ52, МВ62, МВ72
Браво 1	7	1~115В, 50/60Гц	1,5 кВт	МВ31, МВ51, МВ61

Вибраторы ENAR с мотором в булаве были специальносозданы для особенно интенсивной работы, например, для фундаментов истроительных площадок, где оператор должен отвибрировать бетон в большом объеме с производительность до 40 m³/час.
Моторы высокочастотных вибраторов ENAR сконструированы для работы в самых тяжелых условиях.
Электронныйпреобразователь «Bravo» снабжен защитой, которая вслучае перегрева отключает электричество прежде, чем оборудование будет повреждено.
Строгийконтроль во время производства гарантирует качество и долгий срок службы оборудования.
Правильнаявибрация означает заполнение всех пустот и хорошую адгезию бетона к основанию.При использовании оборудования ENAR бетон получается стойким, гомогенным, без полостей и трещин.

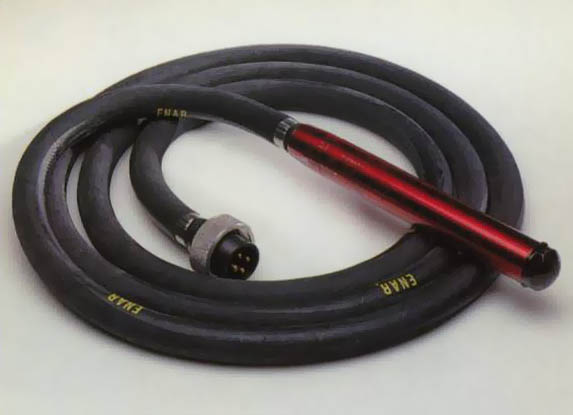

Высокочастотные вибраторы для преобразователей Bravo

	Вес, кг	Диаметр,  мм	Длина, мм	Вибраций/ мин	Центробежная сила, кг	Производительность, m3/ч	Выход, Вт
МВ32, МВ31	9	36	350	12000	175	До 20	580
МВ52, МВ51	11	50	400	12000	375	До 30	850
МВ62, МВ61	12	58	415	12000	575	До 35	1100
МВ72	15	65	430	12000	720	До 40	1500

Напряжение, частота и сила тока

МВ32, 52, 62, 72	МВ31, 51, 61, 71
3~200В/ 200Гц/ 1,9А	3~100В/200Гц/ 3,8А
3~200В/200Гц/ 2,8А	3~100В/200Гц/ 5,6А
3~200В/200Гц/ 3,8А	3~100В/200Гц/ 7,6А
3~200В/200Гц/ 5,6А

Маятниковые вибраторы «ENAR» с электрическим или бензиновым двигателем

Булавы маятниковых вибраторов

Простота маятниковой  вибрационной системы позволяет избежать перенагрузки на поверхности бетона. Высокое качество материалов и тепловая обработка, которой они подвергаются, плюс строгий контроль во время производства, являются гарантией против непредвиденных сбоев в критические моменты, такие как  выгрузка бетона.

	AN 25	AN 38	AN 48	AN 70
Диаметр	25 мм	38 мм	48 мм	70 мм
Длина	350 мм	376 мм	445 мм	510 мм
Вес	1,2 кг	2,4 кг	3 кг	7,5 кг
Производительность	5 m3/ч	12 м2/ч	17 m3/ч	25 m3/ч
Вибрация (вибраций/мин)	18 000	12 000	12 000	12 000

 Соединение ТАN. Соединение ТА.

Трансмиссионных валы серии ТА соединяются с вибраторами большего диаметра: AN 48 и AN70. Эти валы имеют специальное вулканизированное упрочнение на концах, чтобы нести вес вибратора  без какого-либо  ущерба трансмиссионному валу.

Гибкие валы

Четыре различных размера позволяют использовать наиболее подходящий вибратор для каждого типа вибрации бетона. Их одинаково эффективная работа с электрическим или бензиновым двигателем означает, что они могут быть адаптированы ко всем видам строительных условий.  Все гибкие трансмиссионные валы ENAR легко подсоединяются к двигателям.

Трансмиссионные валы

	TA 4 м ТА N 4 м	TA 5 м ТА N 5 м	TA 6 м ТА N 6 м
Длина	4 м	5 м	6 м
Вес	11,1 кг	13,7 кг	15,8 кг

Штыковое соединение сделано с поворотом влево в противоположном направлении к нормальному повороту  вала для предотвращения нежелательного рассоединения.

Электрические двигатели

	Трехфазный	Однофазный
Модель	VPA	VPAM
Мощность	1,5 кВт	1,5 кВт
Напряжение	220/380 В	220 В
Частота	50 Гц	50 Гц
Об/мин	3000	3000
Вес	12,2 кг	12,1 кг
Размеры	190 х 440 х 340 мм	190 х 440 х 340 мм

Эти двигатели адаптированы для работы с особо интенсивными нагрузками.

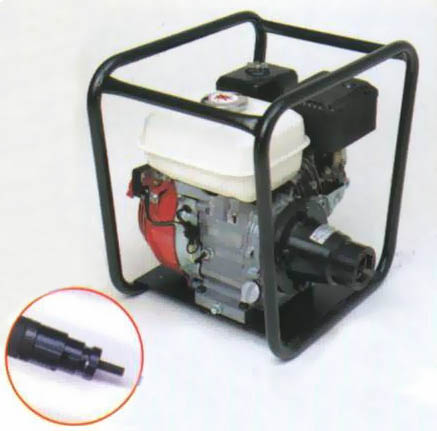

Бензиновые двигатели

	VGHI	VGH 3	VGH 5
Двигатель	Honda GX100	Honda G150	Honda GX160
Мощность	2,2 л.с.	3,5 л.с.	5,5 л.с.
Вес	12,5 кг	19,5 кг	21 кг

Двигатели имеют размеры, адаптированные для интенсивных нагрузок. Трубчатая стальная рама защищает двигатель. Как вариант, двигатель может быть поставлен на резиновую подвеску. Двигатели внутреннего сгорания наиболее подходящая альтернатива для строительных площадок, где нет электричества.

Вибраторы «ENAR» с мотором в булаве и высокочастотные преобразователи

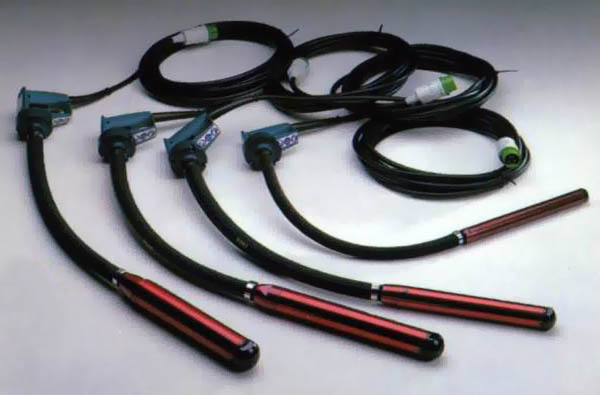

Вибраторы с мотором в булаве

• Термозащита статора
• Синтетическое масло
• Высококачественные двойные подшипники
• Стальной наконечник
• Герметичная система
• Термообработанная стальная труба
• 5-ти метровый упрочненный резиновый шланг
• 10-ти метровый резиновый кабель со стандартной европейской вилкой

	m35 AFP	MSAFP	M 6 AFP	M 7 AFP
Диаметр	36 мм	50 мм	58 мм	65 мм
Длина	350 мм	375 мм	430 мм	400 мм
Вес	12 кг	14 кг	15 кг	18 кг
Напряжение/частота	3~42В/220 Гц	3~42В/220 Гц	3~42В/220 Гц	3~42В/220 Гц
Сила (А)	8	12	16	22
Вибрация (об/мин)	12000	12000	12000	12000
Центробежная сила	150 кг	340 кг	575 кг	720 кг
Производительность	До 20 m3/час	До 30 m3/час	До 35 m3/час	До 40 m3/час

Вибраторы с мотором в булаве обеспечивают полную безопасность для оператора, т.к. они работают при напряжении только 42 В и с частотой 200 Гц.
Широкий спектр оборудования ENAR, включающий разные модели, размеры, диаметры и длины, означает, что для каждого вида вибрирования бетона можно выбрать наиболее подходящий вибратор, как для вертикальных видов работ – фундаменты, суппорты, так и для горизонтальных – полы, балки и т.д.

Вибраторы с мотором в булаве: пистолетный вариант

• 15 м кабель
• 1 м вал
• Двухпозиционный выключатель
• Автоматическая остановка
• Защищенная от вибрации эргономичная ручка

	MP 35 AFP	MP 5 AFP	MP 6 AFP	MP 7 AFP
Диаметр	36 мм	50 мм	58 мм	65 мм
Длина	350 мм	375 мм	430 мм	400 мм
Вес	6 кг	8 кг	9 кг	12 кг
Напряжение/частота	3~42В/220 Гц	3~42В/220 Гц	3~42В/220 Гц	3~42В/220 Гц
Сила тока (А)	8	12	16	22
Вибрации (вибраций/мин)	12000	12000	12000	12000
Центробежная сила	150 кг	340 кг	575 кг	720 кг
Производительность	До 20 m3/час	До 30 m3/час	До 35 m3/час	До 40 m3/час

Пистолетный вариант специально разработан для горизонтальных работ: стяжки, полы и т.д. Стандартная длина вала 1 м, облегчает работу оператора, повышает удобство и эффективность. Выключатель, расположенный на ручке пистолета, позволяет оператору не отрываться на хождение к пульту контроля

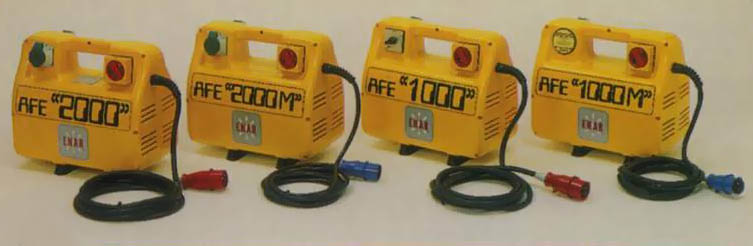

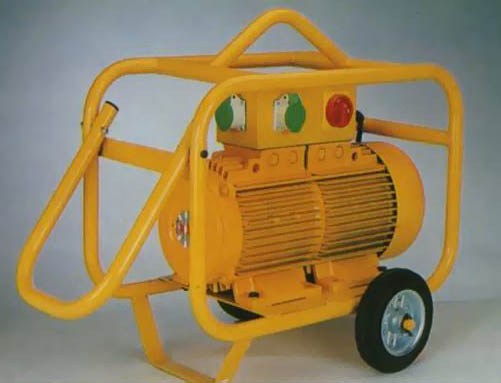

Одно- и трехфазные электрические преобразователи

	Вес, кг	Розетка	Вход*		Выход		Максимально возможное соединение вибраторов «ENAR» **
			Напряжение/частота	Мощ-ность	Напряжение/частота	Мощность/сила тока	M35 AFP	M5 AFP	M6 AFP	M7 AFP
AFE 2000	25	2	3~230 400В/ 50 Гц	3,3 кВт	3~42В/220 Гц	1,6кВт/24А	2	2	1	1
AFE 1000	15	1	3~230 400В/ 50 Гц	1,8 кВт	3~42В/220 Гц	1,0кВт/13А	1	1	1	-
AFE 2000M	27	2	3~230В/50 Гц	2,0 кВт	3~42В/220 Гц	1,6кВт/24А	2	2	1	1
AFE 1000M	17	1	3~230В/50 Гц	1,3 кВт	3~42В/220 Гц	1,0кВт/13А	1	1	-	-

Трубчатые одно- и трехфазные преобразователи

	Вес, кг	Розетка	Вход*		Выход		Максимально возможное соединение вибраторов «ENAR» **
			Напряжение/частота	Мощность	Напряжение/частота	Мощность /сила тока	M35 AFP	M5 AFP	M6 AFP	M7 AFP
AFE 2000 МТ	30	2	3~230В/50 Гц	2кВт	3~43В/200Гц	1,6кВт/24А	2	2	1	1
AFE 2500	60	3	3~230 400В/ 50 Гц	4кВт	3~42В/200Гц	2,5кВт/38А	5	3	2	2
AFE 3500	70	3	3~230-400В/ 50 Гц	6кВт	3~43В/200Гц	3,5кВт/48А	8	4	3	2

*Трехфазные преобразователи всегда имеют 400В  вход, если в спецификации не указан 230В.
**Другие комбинации также возможны, если общий расход соединенных вибраторов не превышает выходную способность преобразователя.

Высокочастотный преобразователь на бензиновом двигателе

	Вес, кг	Кол-во розеток	Двигатель	Генератор
AFGH 2000	29	2	5,5кВт Honda	3~42В/ 220 Гц

Максимально возможное соединение вибраторов «ENAR» *

M35 AFP	M5 AFP	M6 AFP	M7 AFP
2	2	1	1

*Другие комбинации также возможны, если общий расход соединенных вибраторов не превышает выходную способность преобразователя.

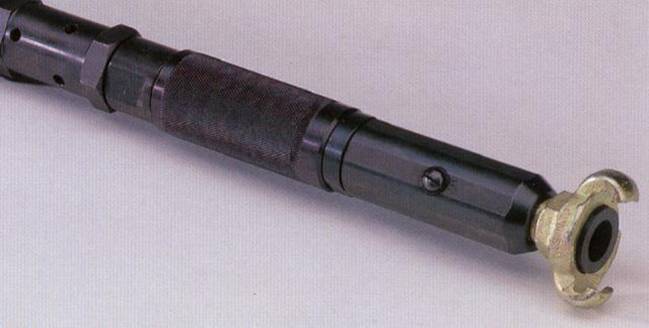

Внутренние пневматические вибраторы «ENAR»

Оборудование для вибрирования бетона

• Легко управляемый воздушный безопорный вибратор.
• Компоненты из закаленной стали обеспечивают  более продолжительный срок службы.
• Высокая истабильная частота наравне с большой амплитудой вибрационной головки обеспечивают максимальную эффективность.
• Стандартный 2-х метровый шланг. Другая длина возможна по заказу.

Пневматические вибраторы

	PNU25	PNU40	PNU50	PNU60	PNU80	VN100
Диаметр, мм	25	40	50	60	80	100
Длина, мм	220	300	300	300	345	430
Вес, кг	2,5	4,5	6,5	7	12,5	18
Частота, колебаний/мин.	20000	19000	18000	17000	15000	10000
Центробежная сила, кг	70	200	350	500	1200	1500
Расход воздуха, л/мин.	400	500	600	750	1250	1500
Производительность, м3/ч	4	14	22	27	38	55

*Указанная выше спецификация соответствует рекомендуемомудавлению в 6 Бар (атмосфер).

• Не требующая ухода ручка с  системой впускного клапана.
• Легко управлять, работает в двух направлениях вращения.
• Емкость длямасла рассчитана на эксплуатацию в течение нескольких дней, при нормальных условиях достаточно наполнять   1 раз/неделю.
• Полный контроль качества продукции.
• Оптимальное соотношение между частотой и амплитудой для правильной вибрации бетона.
• Для разработки продукции применяются самые высокие технологии.
