Профессиональное виброоборудование TEREX Morrison

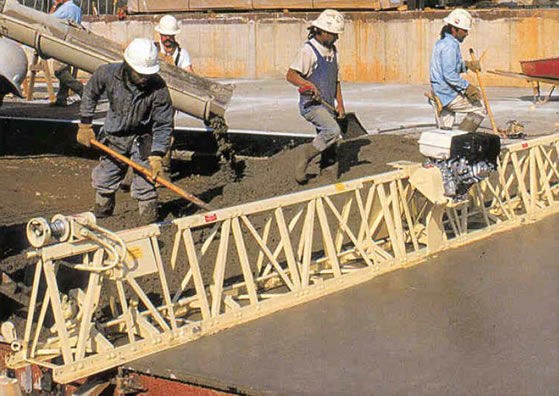

Сверхдлинная алюминиевая виброрейка
Рейка состоит из секций 0,75 м, 1,5 м, 3 м и может быть расширена до 23 м. Секции крепятся болтами к подпоркам, что позволяет в случае повреждения секции легко ее починить. Каждая секция может быть подрегулирована для обеспечения абсолютной точности вдоль всей ширины рейки. Эта рейка оснащена высокоэффективным двигателем Honda 8 л.с., который «съедает» менее 3,785 л за 8-часовой рабочий день.
Протягивание виброрейки по направляющим происходит самовращающейся гидравлической лебедкой, либо ручной лебедкой.
Уникальной чертой данной виброрейки является ее вибросистема. Вибрационный вал, вращающийся по всей ширине виброрейки является эксцентриком и не находится в подшипниках (в отличие от других реек, где вибрационный вал вращается в подшипниках и эксцентрические массы прикручены к валу). Такая система создает максимально эффективную амплитуду и частоту вибрирования и поэтому способна работать на очень сухой бетонной смеси до глубины 35 см. Это позволяет использовать виброрейку как на простых полах, так и при строительстве мостов на скоростных автотрассах и для бетона в аэропортах.
Основные черты и преимущества
- Высокочастотные вибрации равномерно передаются по всей длине алюминиевой виброрейки, быстро и легко создавая гладкую, ровную поверхность.
- Способна разравнивать бетон с осадкой конуса 7-8 см и меньше, а при вибрации 12 000/мин. работает на 25% быстрее, чем другие виброрейки как на бетонах с высокой, так и с низкой осадкой.
- Вибрация передается через вращающийся вал, который вибрирует внутри практически не подверженного разрушению гнезда подшипников. Используется с любой опалубкой – металлической, деревянными трубами, бетонным блоком. Может делать карты.
- Фаркопфы, находящиеся вдоль всей длины рейки, облегчают подгонку работы на выпуклостях, впадинах и ровных поверхностях.
| Тип рейки | Высота | Длина | Вес, кг/30,48 см | Двигатель* | Наилучшее применение |
|---|---|---|---|---|---|
| Стандартная | 13-1/2” | От 3,65 м |
3,00 м база 36 кг 0,75 м секция 10,5 кг 1,50 м секция 20,5 кг 3,00 м секция 35,4 кг Двигатель 24 кг |
5 л.с. Honda |
Для участков до 13,4 м |
| Супер | 19-1/2” | От 4,2 м до 23 м |
3,00 м база 42,6 кг 0,75 м секция 10,5 кг 1,50 м секция 20,9 кг 3,00 м секция 41,3 кг двигатель 31,8 кг |
8 л.с. Honda |
Для участков до 21,3 м |
*Возможны пневмо- и другие двигатели
Виброрейка Супер имеет самовращающиеся гидравлические лебедки для более легкого
управления. По желанию могут поставляться ручные лебедки.
Виброрейка имеет специальную систему вибрационного вала – вал концентрический и вращается
независимо от подшипников, на которых он работает. Это создает очень мощную амплитуду и
вибрационную частоту и даже при поломке подшипника работу можно продолжить.
